SINON Shi Neng IES258

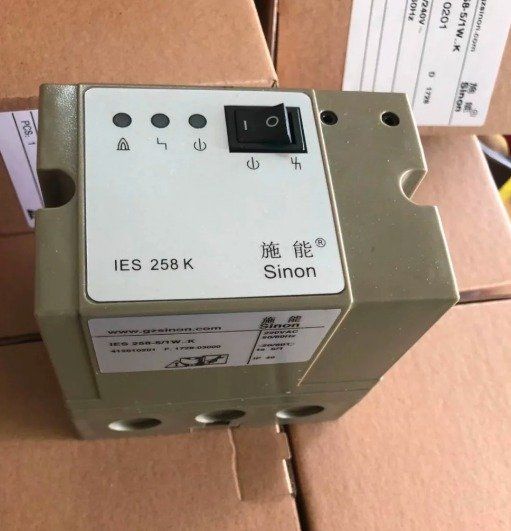

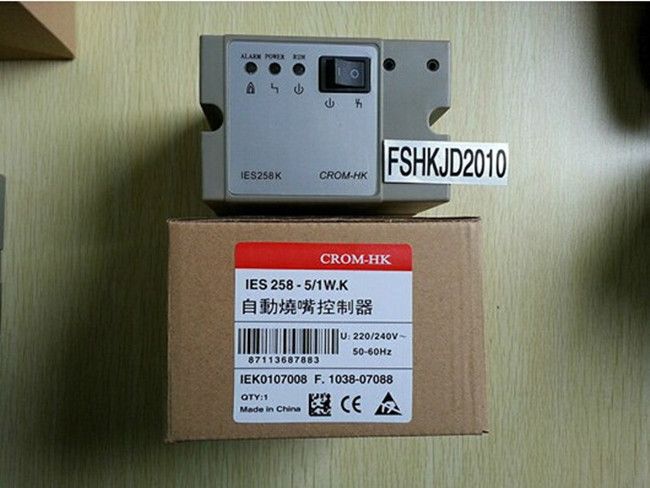

Bộ điều khiển tự động đầu đốt IES258-5/1W.K là bộ điều khiển trực tiếp khởi động và giám sát hoạt động của đầu đốt;

Sử dụng giám sát ngọn lửa ion hóa
hoặc giám sát tia cực tím hoặc sử dụng cùng một điện cực để đánh lửa và
giám sát . Bộ điều khiển này phù hợp với các hệ thống không cần thanh lọc hoặc được điều khiển bởi các hệ thống khác và công suất đánh lửa trực tiếp không
lớn . đầu đốt bằng khí đốt; nó có hai chế độ: chuyển đổi cục bộ và đặt lại nút từ xa. Bộ điều khiển này
tuân thủ tiêu chuẩn ứng dụng khí đốt Châu Âu EN298.
2. Chỉ báo kỹ thuật
1. Nguồn điện: AC220V±10% 50HZ
2. Nhiệt độ môi trường: -20oC + 60oC, không ngưng tụ
3. Dòng phát hiện ngọn lửa: được điều chỉnh trong khoảng 2-20uA
4. Cấp độ bảo vệ: IP40
5. Cáp đánh lửa: <5 mét (nên sử dụng dây điện cao thế chịu nhiệt)
6. Chiều dài cáp: Chiều dài tối đa của phương pháp giám sát ion hóa là 75 mét và chiều dài tối đa của phương pháp giám sát UV là 100 mét.
3. Kiểm tra và gỡ lỗi đường dây
1. Kiểm tra và gỡ lỗi đường dây
Trước tiên hãy kiểm tra xem dây điện L1, dây trung tính N và các đường dây khác có được kết nối như quy định hay không. Sau khi xác nhận rằng chúng đúng, hãy đóng
van tay và khởi động hệ thống; công tắc điều khiển IES258, đèn xanh sáng lên; bật công
tắc đánh lửa, cấp nguồn cho cực 3 và bắt đầu quy trình vận hành. Sau khoảng 3 giây, van điện từ khí sẽ mở ra và
đầu đốt sẽ bốc cháy. bộ điều khiển đầu đốt sẽ phát ra tín hiệu lỗi. Đèn đỏ trên bảng điều khiển sáng lên và
kết nối giữa các đầu 8 và 9 bị đóng, mở van tay, bộ điều khiển đặt lại và giải phóng tín hiệu lỗi, khởi động lại
chương trình vận hành ; Đầu đốt bốc cháy và đèn vàng trên bảng điều khiển sáng lên, đồng thời đóng lại giữa các cực 13 và 14. Nó có nghĩa là đường dây được kết nối tốt và
hệ thống bình thường.
2. Điều chỉnh dòng điện theo dõi ngọn lửa
Dòng điện theo dõi ngọn lửa có thể được điều chỉnh trong khoảng 2uA-20uA. Phương pháp điều chỉnh: Nới lỏng các bu lông cố định bộ điều khiển,
kéo bộ điều khiển ra khỏi đế và điều chỉnh chiết áp trên bảng nhỏ đến vị trí yêu cầu. (Nếu đèn vàng trên bảng điều khiển
luôn sáng hoặc bật trước khi đánh lửa thì cần phải cài đặt lại.
Dòng điện theo dõi ngọn lửa thực tế đo được phải cao hơn giá trị cài đặt ít nhất 3uA.) Lắp bộ điều khiển trở lại đế, Siết chặt các bu lông .
6. Phân tích và xử lý tai nạn
1. Biện pháp phòng ngừa:
● Nghiêm cấm vận hành trực tiếp! Hãy nhớ cắt nguồn điện trong quá trình bảo trì!
●Chỉ có chuyên gia mới có thể phân tích và xử lý tai nạn.
●Vui lòng không xé nhãn ở trên khi chưa được phép, nếu không, bảo hành sẽ không hợp lệ và
hư hỏng . Ví dụ: việc kết nối nguồn điện với đầu ra sẽ khiến van gas mở. và thiết bị sẽ bị hư hỏng
do người dùng sử dụng không đúng cách sẽ gây ra hư hỏng thiết bị.
●Việc đặt lại đường truyền từ xa phải được thực hiện bởi các chuyên gia và nhân viên phải có mặt tại chỗ để giám sát quá trình đặt lại đầu đốt.
2. Xử lý tai nạn
Nếu xảy ra lỗi hệ thống, bộ điều khiển đầu đốt sẽ tự động đóng van gas và đèn báo tai nạn màu đỏ trên bảng điều khiển sẽ
sáng lên. Vui lòng khắc phục sự cố như được mô tả bên dưới.
Kiểm tra nguyên nhân xảy ra tai nạn và xử lý. Sau khi xử lý xong, tiến hành kiểm tra toàn diện toàn bộ hệ thống để xem có lỗi nào
khác . Sau khi kiểm tra chính xác, hãy nhấn nút đặt lại và bộ điều khiển đầu đốt sẽ khởi động lại. Nếu bộ điều khiển
vẫn không khởi động lại, hãy tháo rời toàn bộ thiết bị và gửi lại cho nhà sản xuất để kiểm tra.
Hiện tượng tai nạn Nguyên nhân và giải pháp
Khởi động → Không có
tia lửa → Đèn đỏ
nhấp nháy Điện áp đánh lửa quá thấp . Sử dụng máy biến áp đánh lửa có điện áp đánh lửa ≥ 5KV - sử dụng chế độ điện cực đơn, vui lòng sử dụng máy biến áp đánh lửa COFI hoặc TRE.

Cáp đánh lửa quá dài và làm ngắn cáp đánh lửa xuống còn 1m (Tối đa không quá 5 m) Khoảng cách giữa điện cực đánh lửa và đầu đốt quá lớn. Điều chỉnh khoảng cách giữa điện cực và đầu đốt tối đa không quá. hơn 2 mm. Tiếp xúc kém giữa cáp đánh lửa và đầu nối điện cực. Xác định lại kết nối của cáp và đầu nối điện cực. Kiểm tra việc lắp đặt cáp để nối đất, lau sạch điện cực đánh lửa. Đầu nối 10# Kiểm tra xem máy biến áp đánh lửa có được kết nối với đầu nối 10# hay không và điện áp nguồn có bình thường không → Không có gas → Đèn đỏ bật . Kiểm tra nguồn điện của gas không. van. Không có không khí trong đường ống điện áp, ví dụ: đường ống thanh lọc đã không được sử dụng trong một thời gian dài sau khi đường ống được lắp đặt và việc thiết lập lại được lặp lại nhiều lần để khởi động → không có gas, không đánh lửa → màu đỏ. đèn không sáng. Đầu ra của máy biến áp đánh lửa hoặc van gas bị đoản mạch. Kiểm tra hệ thống dây điện (Khuyến cáo: Nếu phát hiện đầu ra của van gas bị đoản mạch, bộ điều khiển phải được đưa trở lại bộ điều khiển. nhà sản xuất để kiểm tra . Nếu không: thay thế cầu chì loại H 3.15A, bị trễ (kèm theo). hoạt động bình thường.

●Nếu bộ điều khiển đầu đốt không hoạt động bình thường, vui lòng gửi lại cho nhà sản xuất để kiểm tra và sửa chữa.

Lưu ý: Nếu việc kiểm tra này không được thực hiện, van gas có thể vẫn mở , gây rò rỉ gas và rò rỉ.

2. Khi thực hiện kiểm tra dòng điện theo dõi ngọn lửa, vui lòng sử dụng đầu dò cách điện để đo dòng điện theo dõi ngọn lửa để tránh bị điện giật! Bộ điều khiển đầu đốt IES258 không cần bảo trì định kỳ. bốc cháy → Đèn vàng không sáng . Dòng theo dõi ngọn lửa đo được thấp hơn giá trị cài đặt . Giá trị cài đặt của dòng theo dõi ngọn lửa quá cao

 ●Do có cacbon, than cốc, bụi hoặc hơi ẩm trên điện cực. ống bọc cách điện, điện cực giám sát bị đoản mạch

 ●Vị trí của điện cực giám sát ion hóa ngọn lửa không được đặt ở gốc ngọn lửa

● Tỷ lệ khí/không khí không chính xác. ngọn lửa không tiếp xúc với đầu đốt.

●Đầu đốt hoặc bộ điều khiển không được nối đất đúng cách

●Cáp theo dõi ngọn lửa bị đoản mạch hoặc ngắt kết nối

●Ống theo dõi ngọn lửa UV bị bẩn và không thể phát hiện ra ngọn lửa . bằng vật liệu điện cực, thay thế điện cực Bắt đầu → đèn vàng và đèn đỏ bật → bộ điều khiển không hoạt động để đo dòng điện theo dõi của ngọn lửa.

Giá trị này cao hơn giá trị cài đặt Mặc dù đầu đốt không được
đánh lửa nhưng bộ điều khiển đầu đốt vẫn nhầm tưởng rằng có
phản hồi tín hiệu ngọn lửa.
Tuổi thọ (10.000 giờ) của ống cảm quang của thiết bị theo dõi ngọn lửa UV
đã hết. Thay thế ống cảm quang UV. Xem hướng dẫn
vận hành .
Ống theo dõi ngọn lửa UV bị bẩn và không thể phát hiện ra ngọn lửa.
Sau khi đã
xác định và
thiết lập lại, bộ điều khiển đầu đốt vẫn
không thể khởi động được.
Tháo toàn bộ thiết bị và yêu cầu nhà sản xuất kiểm tra và xử lý
. 5.
Sơ đồ nối dây: (Mô tả chân cắm: 1: Dây có điện, 2: Dây trung tính. dây , 3: Cho phép làm việc, 4: Đặt lại từ xa, 5: Đường dây phát hiện, 6: Nguồn điện UV, 7:
Dây nối đất phát hiện, 8.9: Cảnh báo lỗi, 10: Đầu ra đánh lửa, 11.12: Van điện từ, 13.14: Chỉ báo cháy)
